Samsung A13 4G mati total
Pakai usb schematic 1,2 A
Cek PSU Stuck 13xxx
Cek konek pc ternyata konek exynos
Sempat curiga emmc/cpu minta Acp..

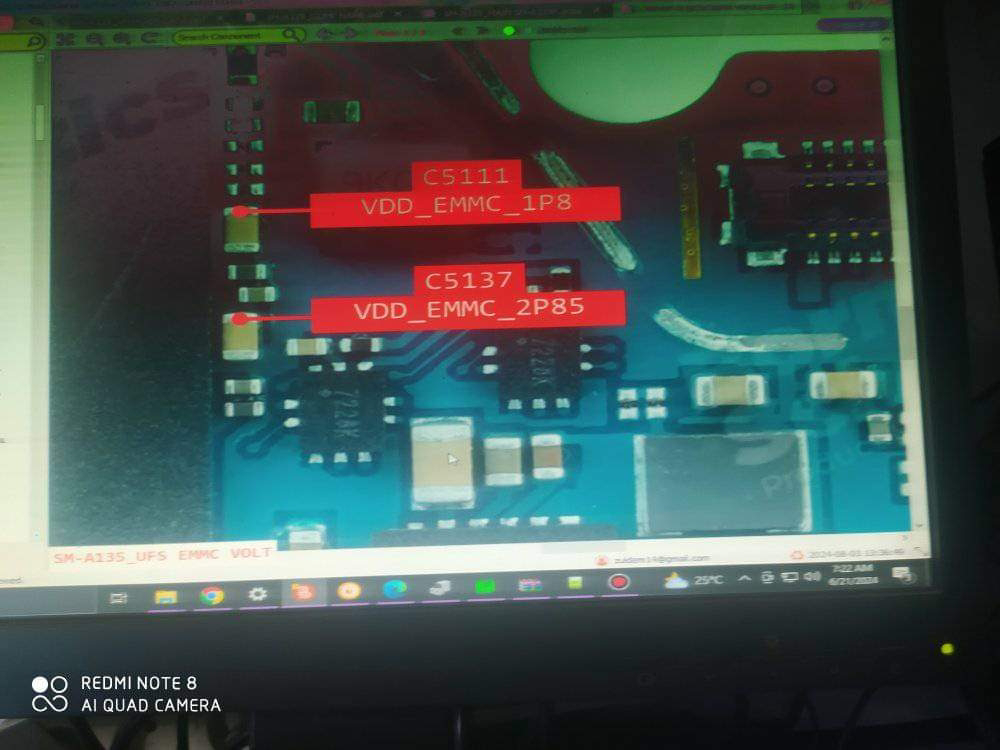

Buka skema tab emmc ufs voltage. Coba ukur Caps VDD-EMMC ternyata Short. Sudah mulai full curiga emmc bermasalah.
Coba buka bitmap ternyata jalurnya sebelum emmc ternyata ada jalur menuju capasitor kecil kemudian ic power, ukur caps kecil ternyata short juga. Coba cabut caps kecil, dan coba ukur lagi ternyata caps vdd emmc sudah tidak short. Coba tes cass Alhamdulillah muncul logo cars๐๐
Note: Ternyata Analisa yang sering di pakai untuk handphone raja matot tidak bisa sepenuhnya jadi refensi di seri ini, hampir berujung salah eksekusi..
