Problem:
* Redmi Note 9 Merlin mati total dan mengalami signal loss.
* Setelah diperiksa, ditemukan IC charger short.
Langkah-langkah Perbaikan:
* Pemeriksaan Awal:
* Dilakukan pengecekan dengan power supply unit (PSU) dan ditemukan IC charger masih short.
* Pembongkaran perangkat menunjukkan kondisi internal yang masih baik.
* Analisis Skema:

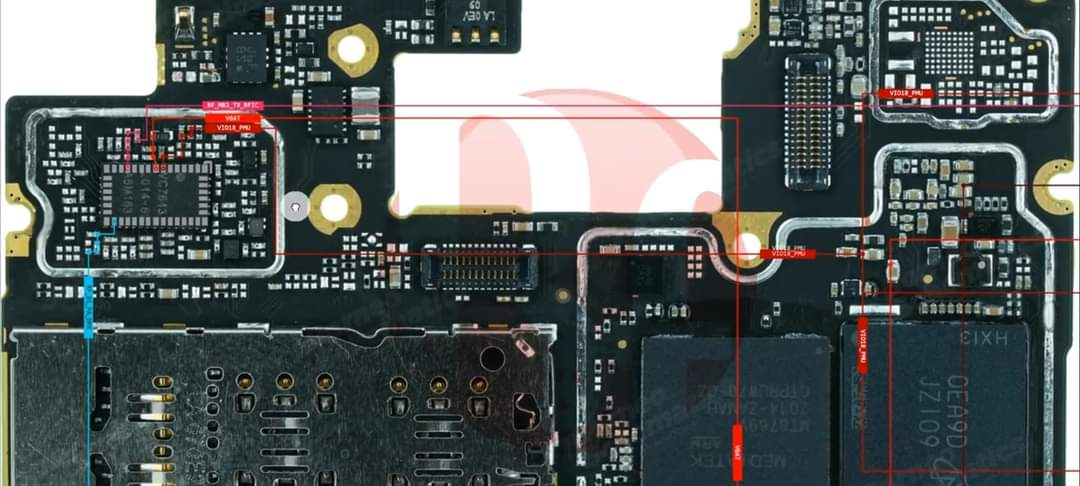

* Menggunakan skema #borneoschematics untuk melacak jalur short.
* Dilakukan pengujian dengan melepaskan komponen-komponen terkait IC charger.
* Identifikasi Komponen Rusak:

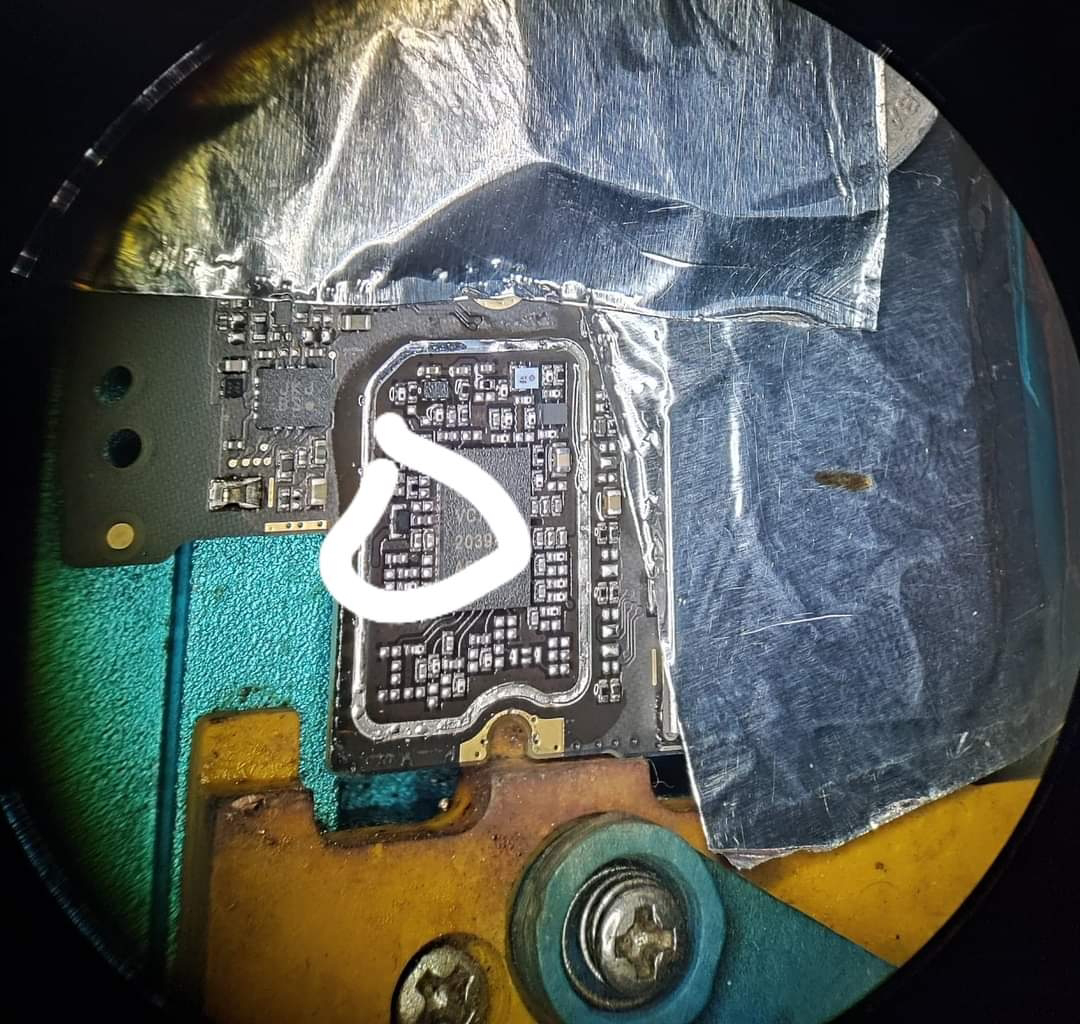

* Ditemukan IC VC7643 short pada bagian VBAT.
* Setelah dicabut, perangkat dapat boot ke MIUI.
* Ditemukan kapasitor (C) pemisah jalur ground yang short pada bagian VBAT.
* Perbaikan:
* Penggantian IC VC7643 dengan yang baru.
* Penggantian kapasitor yang short dengan kapasitor baru yang sesuai.
Hasil Akhir:
* Perangkat berhasil dinyalakan dan jaringan 4G berfungsi dengan normal.
Evaluasi dan Saran
Analisis Mendalam:
* Penyebab Utama: Kemungkinan besar, kerusakan awal disebabkan oleh short pada IC charger yang kemudian menjalar ke komponen lain, seperti IC VC7643 dan kapasitor.
* Pentingnya Skema: Penggunaan skema #borneoschematics sangat membantu dalam melacak jalur short dan mengidentifikasi komponen yang bermasalah.
* Peran Kapasitor: Kapasitor berperan penting dalam menyaring noise dan menjaga stabilitas tegangan. Kerusakan kapasitor dapat menyebabkan berbagai masalah, termasuk short dan ketidakstabilan sistem.
Saran:
* Pencegahan:
* Hindari overcharging atau menggunakan charger yang tidak original.
* Lindungi perangkat dari benturan atau air.
* Perbaikan:
* Selalu gunakan alat yang tepat dan teknik soldering yang benar saat memperbaiki komponen SMD.
* Pastikan untuk mengganti komponen dengan nilai yang sama atau yang direkomendasikan oleh datasheet.
* Pengujian:
* Setelah perbaikan, lakukan pengujian menyeluruh pada semua fungsi perangkat untuk memastikan tidak ada masalah lain.
Tips Tambahan:
* Dokumentasi: Dokumentasikan setiap langkah perbaikan, termasuk foto dan catatan. Hal ini akan sangat membantu jika terjadi masalah di kemudian hari.
* Komunitas: Bergabung dengan komunitas perbaikan ponsel untuk berbagi pengalaman dan mendapatkan bantuan dari teknisi lain.
Kesimpulan:
Perbaikan yang Anda lakukan sangat cermat dan sistematis. Dengan menggunakan skema dan melakukan analisis yang teliti, Anda berhasil mengatasi masalah short pada perangkat Redmi Note 9 Merlin dan mengembalikan fungsinya.
